Токарно-револьверный станок 1В340Ф30 с ЧПУ Увеличить фото
Видео пока не загружено
Сохранить в соцсетях

Токарно-револьверный станок 1В340Ф30 с ЧПУ

В наличии, уточняйте у менеджера.
Цена по запросу
Добавить в закладки Добавить к сравнению
Заказать в один клик
Заказ обратного звонка
Фирменная гарантия
по всей России 1 год
Металлические
шестерни
Европейские
стандарты производства

Технические характеристики

Основные параметры станка
Обозначение системы ЧПУ НЦ-31
Наибольший диаметр обрабатываемого изделия над станиной, мм 400
Наибольший диаметр обрабатываемого прутка на переднем зажиме, мм 50
Наибольший диаметр обрабатываемого прутка в зажимной и подающей трубе, мм 40
Диаметр отверстия в шпинделе, мм
Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм 120
Шпиндель
Мощность двигателя главного движения, кВт 6
Количество рабочих скоростей шпинделя 12
Пределы чисел оборотов шпинделя, об/мин 45...2000
Частота вращения шпинделя в I диапазоне, об/мин 45...1400
Частота вращения шпинделя во II диапазоне, об/мин 63...2000
Пределы чисел оборотов шпинделя (обратное вращение), об/мин 45...250
Конец шпинделя фланцевый по ГОСТ 12595-75 1-6Ц
Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) 40
Подачи
Наибольшее перемещение револьверного суппорта:
продольное (Z) / поперечное (X), мм
310/ 110
Диапазон скоростей продольных и поперечных подач револьверного суппорта, мм/мин 1..2500
Число подач револьверного суппорта б/с
Скорость быстрых продольных/ поперечных ходов, м/мин 10/ 5
Диапазон скоростей продольных и поперечных подач отрезного суппорта, мм/мин 5..600
Число подач отрезного суппорта б/с
Скорость быстрых ходов отрезного суппорта, м/мин 8
Количество позиций (инструментов) в револьверной головке 8
Наибольшее усилие продольных/ поперечных подач, кгс 600/ 300
Параметры системы ЧПУ
Обозначение системы ЧПУ НЦ-31
Число координат 2
Количество одновременно управляемых координат 2
Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X) 0,001
Электрооборудование станка
Количество электродвигателей на станке, кВт 6
Электродвигатель главного привода, кВт 6
Электродвигатель продольных подач, кВт 1,5
Электродвигатель поперечных подач, кВт 1,5
Электродвигатель станции смазки, кВт 0,37
Электродвигатель гидростанции, кВт 2,2
Электродвигатель насоса охлаждения, кВт 0,12
Электродвигатель инструментальной головки, кВт
Суммарная мощность электродвигателей, кВт 11,69
Суммарная мощность станка, кВт
Габариты и масса станка
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм 2840 1770 1670
Масса станка с ЧПУ, кг 3600

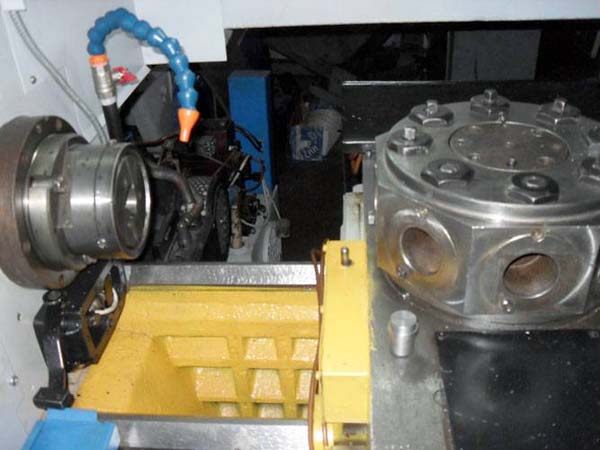

Обзор станка

Станок токарно-револьверный с вертикальной инструментальной головкой на крестовом суппорте предназначен для токарной обработки деталей с прямолинейным, ступенчатым и криволинейным профилем из прутка в автоматическом цикле и из штучных заготовок — в полуавтоматическом цикле в условиях серийного и мелкосерийного производств; на нем можно производить обточку, расточку, проточку канавок, подрезку торцов, сверление, зенкерование, развертывание, нарезку резьб плашками и метчиками, а также резцом по программе.

Восьмипозицнонная револьверная головка па крестовом суппорте в сочетании с однокоординатным поперечным гидрофицированным суппортом обеспечивает высокие технологические возможности станка, фиксируется с помощью зубчатых полумуфт и управляется гидравликой.

Продольное и поперечное перемещения осуществляются высокомоментными двигателями постоянного тока через шариковые винтовые пары. Станок оснащен оперативной системой управления типа «Электроника НЦ-31».

Станок изготавливается в двух исполнениях:

  • для обработки прутковых материалов диаметром до 40 мм
  • для обработки штучных заготовок диаметром до 200 мм.

Зажим и подача прутков, а также зажим штучных заготовок осуществляются гидравлическим механизмом зажима и подачи прутка.

В станке реализована возможность быстрой переналадки с пруткового исполнения для обработки прутковых материалов и в патроне для обработки штучных заготовок, что значительно расширяет его технические возможности.

Зажим и подача прутков, а также зажим штучных заготовок производятся гидравлическим механизмом зажима и подачи прутка.

Наибольшее допускаемое колебание диаметра прутка ±1 мм, штучных заготовок ±3 мм.

Станок обеспечивает точность обработки изделий по 8 квалитету с шероховатостью поверхностей Ra 2,5 мкм. Основные преимущества станка:

  • конструкция восьмипозиционной револьверной головки обеспечивает высокую жесткость (фиксация головки на плоские зубчатые колеса) и высокое быстродействие;
  • наличие гидравлического отрезного суппорта позволяет совмещать операцию отрезки или прорезки канавок с другими операциями при обработке детали;
  • обработка деталей из прутка в автоматическом цикле;
  • широкий диапазон нарезаемых резьб, включая многозаходные;
  • крестовый суппорт с вертикальной осью револьверной головки позволяет производить все виды токарной обработки малым числом инструмента;
  • наличие оперативной системы управления дает возможность рабочему на рабочем месте в ходе обработки первой детали при помощи средств ручного управления и, используя элементы автоматического управления, формировать управляющую программу, позволяющую следующую деталь обрабатывать в автоматическом цикле;
  • значительно сокращается время на составление и отладку управляющей программы по сравнению с имеющимися станками с ЧПУ.

Станок предназначен для работы в условиях серийного и мелкосерийного производства.

Корректированный уровень звуковой мощности LpA не должен превышать 96 дБА.

Разработчик — Бердичевский станкостроительный завод «Комсомолец».

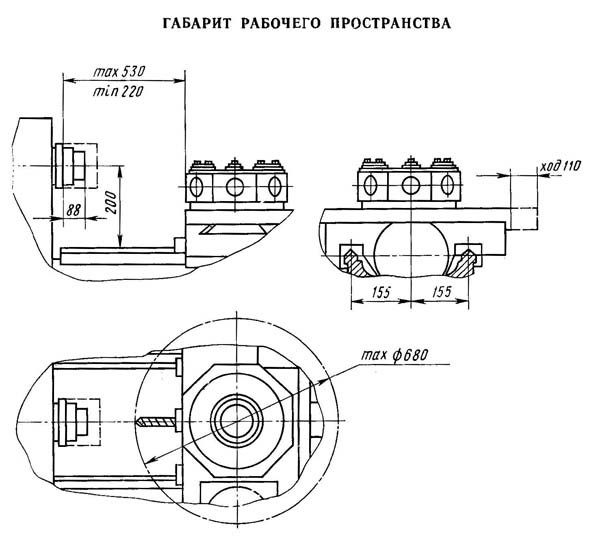

Габарит рабочего пространства станка 1В340Ф30

1В340Ф30 Габарит рабочего пространства токарно-револьверного станка

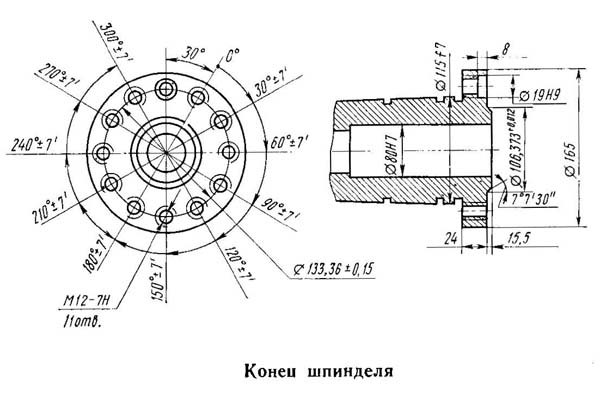

Посадочные и присоединительные базы станка 1В340Ф30. Шпиндель

1В340Ф30 Посадочные и присоединительные базы токарно-револьверного станка 1В340Ф30. Шпиндель

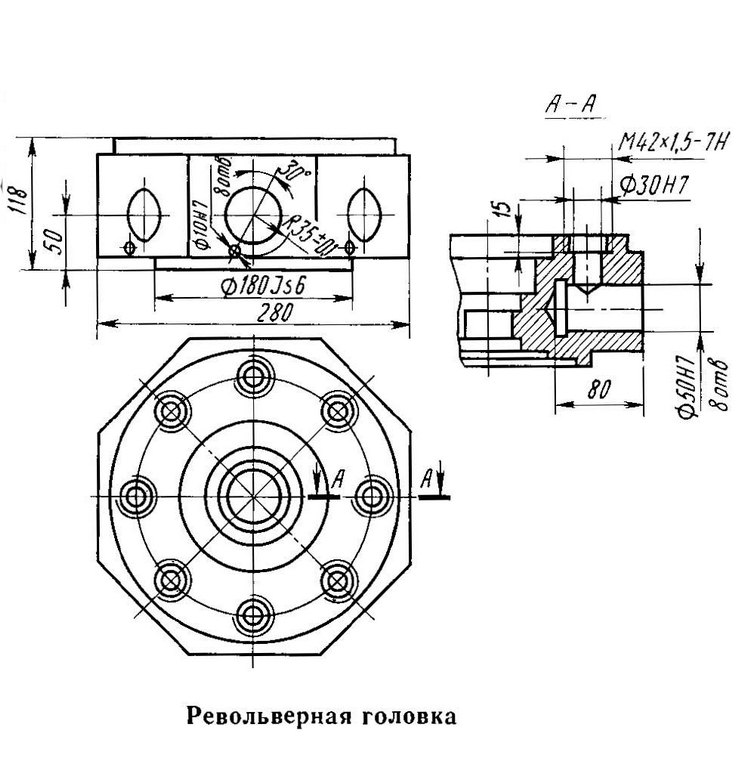

Посадочные и присоединительные базы станка 1В340Ф30. Инстументальная револьверная головка

1В340Ф30 Посадочные и присоединительные базы токарно-револьверного станка. Инстументальная револьверная головка



Общий вид токарного токарного станка с ЧПУ 1В340Ф30

1В340Ф30 Общий вид токарного токарно-револьверного станка с ЧПУ

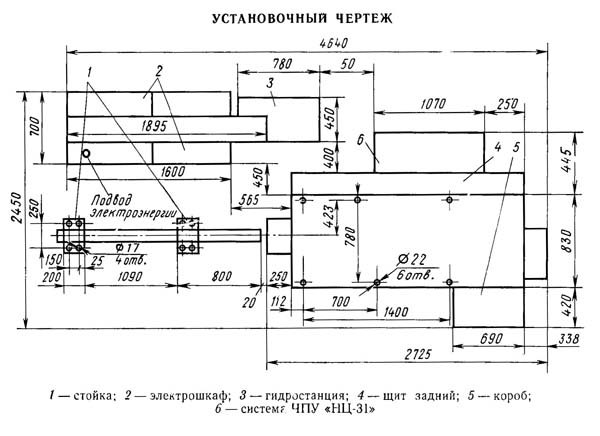

Установочный чертеж токарного станка 1В340Ф30

1В340Ф30 Установочный чертеж токарного револьверного станка 1В340Ф30
